چیلر‌ها

چیلر‌ها به‌عنوان قلب سیستم تهویه مطبوع مرکزی یا تبرید صنعتی استفاده می‌شوند. در ادامه اطلاعات و مشخصات فنی، برآورد ظرفیت، نحـوه انتخـاب و بهترین قیمت چیلر تراکمی آب خنک و هواخنک برای شما ارائه می‌گردد.

راهنمای تخصصی انتخـاب و قیمت انواع چیلر

چیلرها یکی از تجهیزات مهم و پیشرفته برای رساندن دمای محیط (منزل، اداره و…) به دمای مطلوب و دلخواه در ماه ‌های گرم سال هستند. در مجموعه تخصصی ما اطلاعات فنی و قیمت‌های تضمین شده برای انتخاب و خرید انواع چیلرها با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند و تجربه یک خرید فنی مهندسی رضایت بخش و بهینه ارائه گردیده است.

چیلر چیست؟

به‌طور‌کلی چیلرها (Chiller) هسته مرکزی یا قلب تپنده هر سیستم سرمایش مرکزی هستند که با کاهش دمای آب سیستم و به جریان انداختن آن درکویل فن کویل ها، هواساز ها و دیگر تجهیزات خنک کننده، عمل سرمایش محیط را انجام می‌دهند. چیلرها از نظر نوع عملکرد دارای انواع تراکمی و جذبی هستند که در مقیاس‌های صنعتی و خانگی و ظرفیتهای مختلف تولید و عرضه می‌شوند. این تجهیزات از نظر نوع (چیلرهای تراکمی و جذبی)، ظرفیت، برند، تجهیزات جانبی و… دارای انواع مختلفی هستند. چیلرها به علت کیفیت و قابلیت‌های بسیار بالای خود در تولید هوایی خنک و مطبوع، عموماٌ از قیمت بالایی برخوردار بوده و در گروه کالاهای سرمایه‌ای هر ساختمان به شمار می‌آیند. از‌این‌رو لازم است که انتخاب و خرید آنها با آگاهی کامل، دقت و دانش کافی صورت گیرد تا بتوانند ده ها سال وظیفه مهم تأمین سرمایش ساختمان و پروژه مربوطه را به خوبی بر عهده داشته باشند.

چیلر آپارتمانی و صنعتی

چیلر یکی از بهترین سیستم‌های تهویه مطبوع با قابلیت تولید هوایی بسیار خنک و مطبوع بوده و مناسب استفاده در آپارتمان‌ها، ادارات و بیمارستان‌ها، هتل‌ها و کارخانجات صنعتی است. عملکرد این چیلر‌ها به گونه ایست که با تولید آب خنک و سپس پمپاژ آن توسط پمپ‌ها به فن کویل های نصب شده در سالن و اتاق‌ها و گردش آب خنک در آنها، هوای خنک و مطبوع این فضا‌ها را تامین می‌نمایند. این چیلرها از نظر عملکرد و ساختار داخلی به دو نوع هوا خنک و آب خنک تقسیم می‌شوند.

اگر برای پروژه‌های آپارتمانی و صنعتی، هتل و بیمارستان در جستجوی بهترین گزینه در خصوص تامین سرمایش هستید، چیلرها مطمئن‌ترین و بهترین گزینه هستند البته با توجه به قابلیت و کیفیت بسیار بالای آنها در ایجاد سرما، این دستگاه‌ها از قیمت بیشتری نسبت به سایر گزینه‌ها برخوردارند. ناگفته نماند که برای متراژهای کمتر از 500 متر مربع، معمولاً از مینی‌ چیلرهای هواخنک در ظرفیت مناسب استفاده می‌گردد.

چیلر صنعتی

به‌طور‌کلی چیلر ها (تراکمی هوا خنک، آب خنک، جذبی) به‌عنوان یکی از سیستم‌های تهویه مطبوع علاوه ‌بر قابلیت تامین هوای خنک و مطبوع در پروژه‌های مسکونی، ادارات، مراکز خدماتی، تجاری و….، در انواع صنایع نظیر کارخانه‌جات شیشه سازی، صنایع خوراکی، صنایع دارویی و شیمیایی، صنایع فولاد، پتروشیمی، صنایع چوب و کاغذ، صنایع تولید رنگ و چسب و… نیز پرکاربرد بوده و از آنها به ‌صورت گسترده‌ای استفاده می‌شود. بدین‌صورت‌که در کارخانجات صنعتی، جهت فرایند تولید محصول و لزوم خنک سازی آن در مراحل تولید و همچنین بواسطه کارکرد مداوم ماشین آلات بزرگ صنعتی و حتی تامین هوای خنک در کارخانجات و به منظور جلوگیری از افزایش دمای آنها، از چیلر‌های صنعتی استفاده می شود. این چیلر‌ها در ظرفیت‌های بزرگ و با قابلیت تولید آب سرد گردش و آن در مبدل‌های حرارتی از افزایش دما در تجهیزات صنعتی جلوگیری به‌عمل می‌آورد.

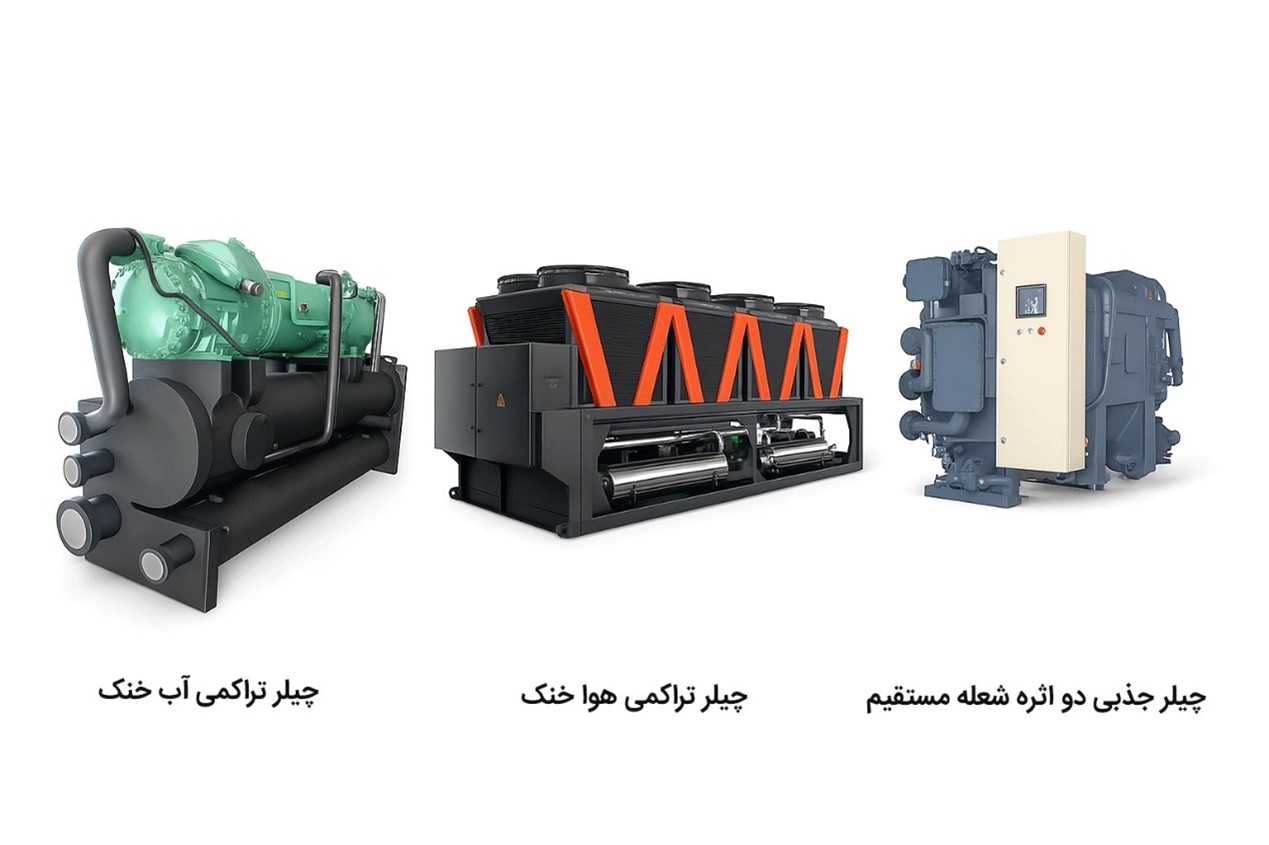

انواع چیلر آپارتمانی و صنعتی

همان‌طور که اشاره گردید چیلرها از نظر نحوه عملکرد به دو گروه اصلی چیلر تراکمی و چیلر جذبی تقسیم می‌شوند. عملکرد چیلرهای تراکمی به گونه‌ای است که برای شروع به کار نیاز به انرژی الکتریکی پرقدرت دارند؛ در‌صورتی‌که انرژی اصلی مورد نیاز برای راه اندازی چیلرهای جذبی، گاز شهری به صورت مستقیم یا غیرمستقیم (چیلرهای جذبی آب گرم) است.
چیلرهای تراکمی نیز براساس نوع کندانسور آنها خود به دو نوع هوا خنک و آب خنک تقسیم می‌گردند.

 انواع چیلر تراکمی

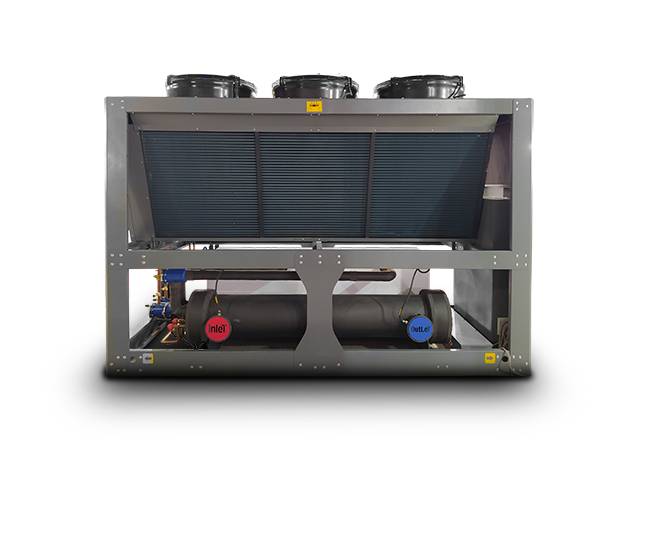

چیلرهای تراکمی از نظر نوع کندانسور به دو گروه چیلر تراکمی آب خنک (آبی) و چیلر تراکمی هوا خنک (هوایی) تقسیم می‌شوند. سیکل کاری انواع چیلر تراکمی هواخنک و آب خنک مشابه هم و بر اساس سیکل تراکمی تبرید است و برای تولید سرما به انرژی اولیه برق قوی نیاز دارند.  در چیلرهای آب خنک، گرمای گرفته شده از فضای داخل ساختمان از طریق کندانسور پوسته لوله یا صفحه ای و در مجاورت با آب برج خنک کننده، به محیط بیرون منتقل می‌گردد. در‌صورتی‌که در چیلرهای تراکمی هواخنک، گرمای گرفته شده از فضای داخل ساختمان از طریق فن هوادهی که درون کندانسور در هوای آزاد بام یا بالکن ساختمان تعبیه شده است، به محیط بیرون منتقل می‌گردد. چیلرهای تراکمی همچنین از نظر نوع کمپرسور به کار رفته در آنها به چهار گروه مختلف تقسیم می‌گردند که در ادامه شرح داده شده‌اند.

انواع کمپرسور در چیلر تراکمی:

• کمپرسور اسکرو یا پیچشی  (Screw)
• کمپرسور اسکرال یا حلزونی  (Scroll)
• نسل جدید کمپرسورهای سانتریفیوژ  (Centrifugal)
• کمپرسور رفت و برگشتی یا پیستونی  (Reciprocating)

در کمپرسورهای اسکرال تنوع ظرفیتی بالایی وجود دارد؛ از این رو می‌توان برای ساخت انواع چیلرهای تراکمی از ظرفیت 20 تن، معادل 240000 بی تی یو، تا 200 تن تبرید، که معادل 2400000 بی تی یو (BTU) است، از این کمپرسورها به تعداد لازم استفاده نمود اما برای ساخت چیلرهای تراکمی در ظرفیت‌های بالاتر (از 100 تن تا 500 تن برودتی معادل 1200000 تا 6000000 بی تی یو)، معمولاً از کمپرسورهای اسکرو استفاده می‌شود. کاربرد کمپرسورهای پیستونی و سانتریفیوژ نیز در ساخت چیلرهای تراکمی در ظرفیت‌های بسیار بالا و بیشتر برای مصارف صنعتی و کاربردهای ویژه است. لازم به ذکر است که در ساخت مینی چیلرها با ظرفیت‌های برودتی پایین (کمتر از 20 تن تبرید معادل 240000BTU) نیز به طور عمده از کمپرسورهای روتاری یا چرخشی   (Rotary)  استفاده می‌گردد.

 انواع چیلر جذبی

چیلرهای جذبی از نظر تامین انرژی اولیه برای شروع به کار به 6 نوع زیر تقسیم می‌شوند:

1. چیلر جذبی آب گرم
2. چیلر جذبی آب داغ
3. چیلر جذبی بخار کم فشار
4. چیلر جذبی بخار پرفشار
5. چیلر جذبی شعله مستقیم
6. چیلر جذبی بازیافت انرژی

چیلرهای جذبی همچنین از نظر نحوه عملکرد داخلی خود به دو گروه تک اثره و دو اثره تقسیم می‌شوند. نسل جدید چیلرهای جذبی که دارای ضریب عملکرد بالاتری بوده و جزء پرفروش‌ترین چیلرها هستند، چیلرهای جذبی دو اثره شعله مستقیم می‌باشند که می‌توانند به راحتی آب را تا 7 درجه سلسیوس خنک کنند. اصلی‌ترین تجهیزات چیلرهای جذبی شامل ژنراتور، اواپراتور، پمپ مبرد، لیتیوم بروماید، ابزوربر (Absorber)، پمپ سلوشن  (Solution)، آب مقطر، شیرهای کنترلی، تابلو برق و مدار فرمان آن هستند.

نحوه عملکرد چیلر و مقایسه چیلر تراکمی و جذبی

در مقایسه کلی بین چیلرهای تراکمی و جذبی می‌توان به این موارد اشاره نمود که چیلرهای جذبی برای شروع به کار و خنک کردن هوای محیط به انرژی اصلی گاز نیاز دارند و مصرف انرژی برق آنها بسیار کم است. لذا نیازی به تامین انشعاب برق قوی و پرداخت هزینه‌های بالا در این خصوص نمی‌باشد. این در حالی است که چیلرهای تراکمی برای شروع به کار و بهره وری نیاز به تامین انرژی برق 3 فاز قوی دارند. همچنین از نظر مقایسه راندمان چیلرهای جذبی و تراکمی، چیلرهای تراکمی به مراتب دارای ضریب عملکرد و راندمان بالاتری نسبت به چیلرهای جذبی هستند. همچنین سیکل داخلی انواع چیلر تراکمی بر اساس سیکل تراکمی تبرید است؛ در حالی که سیکل داخلی چیلرهای جذبی بر اساس کارکرد در شرایط خلاء، گرماگیری، تبخیر آب، جذب آب توسط لیتیوم بروماید و سپس عملیات جداسازی آب از لیتیوم در ژنراتور (در مجاورت با شعله آتش یا آب گرم) است.

اجزای چیلر

با‌توجه‌به اینکه چیلرها در دو گروه کلی و متفاوت چیلرهای تراکمی و جذبی قرار می‌گیرند، هر یک دارای اجزای متفاوتی هستند:

• اجزای چیلر جذبی: از مهم‌ترین اجزای چیلرهای جذبی می‌توان به لیتیوم بروماید، آب مقطر، اواپراتور، ابزوربر، ژنراتور، کندانسور، تابلو برق و نوع سیستم کنترلی آن، پمپ مبرد، پمپ سلوشن و شیرهای برقی و دستی اشاره کرد.
• اجزای چیلر تراکمی: به ‌طور‌کلی عملکرد چیلرهای تراکمی (هوا خنک و آب خنک) بر اساس سیکل تراکمی تبرید بوده و اجزای داخلی آنها شامل کمپرسور، کندانسور، اواپراتور، تابلو برق و سیستم کنترلی، شیر انبساط و شیرهای برقی و دستی هستند.

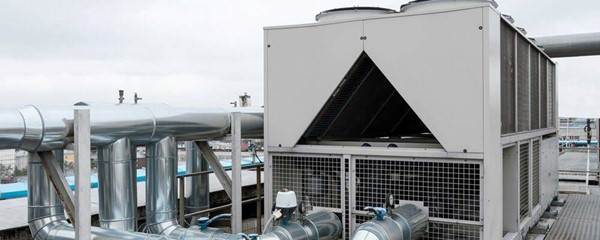

در مقایسه بین انواع چیلرهای تراکمی نیز تنها تفاوت عمده چیلر تراکمی آب خنک و هوا خنک در نوع کندانسور آنهاست؛ به این صورت که چیلرهای تراکمی آب خنک مجهز به کندانسور پوسته-لوله یا صفحه ای هستند و گرمای گرفته شده از فضای داخل ساختمان را از طریق مجاورت با آب برج خنک کننده، به محیط بیرون منتقل می‌کنند. در صورتی که این کار در چیلرهای تراکمی هواخنک از طریق هوا و کندانسور مجهز به فن هوادهی در فضای پشت‌بام پروژه انجام می‌گردد.

مزایا و ویژگی های انواع چیلر

هر یک از انواع چیلرها با توجه به امکانات و شرایط خاص پروژه شما، دارای مزایای خاصی هستند. از این رو با توجه به تقسیم بندی کلی چیلرها می‌توان به این موارد اشاره کرد که چیلرهای جذبی بدون نیاز به هزینه خرید انشعاب برق 3 فاز و قوی، دارای مصرف برق بسیار جزئی هستند و انرژی اصلی برای شروع به کار آنها عمدتاً گاز شهری است. از سوی دیگر، در مقایسه بین چیلرهای جذبی و تراکمی می‌توان گفت که ضریب عملکرد انواع چیلرهای تراکمی به مراتب بالاتر از چیلرهای جذبی است؛ به عبارت دیگرچیلرهای تراکمی دارای راندمان و قدرت خنک کنندگی بهتری هستند. در تقسیم بندی انواع چیلرهای تراکمی آب خنک و هواخنک نیز هر یک دارای ویژگی‌ها و مزایای خاصی نسبت به یکدیگر هستند.

محاسبه تقریبی ظرفیت چیلر

به منظور محاسبه ظرفیت چیلر مورد نیاز پروژه باید به ظرفیت نامی (Nominal) و ظرفیت واقعی (Actual) چیلر خصوصا با توجه به دمای طرح خارج در فصل تابستان در منطقه بهره برداری از چیلر دقت نمود. به‌طور‌کلی کارشناسان تاسیسات برای محاسبه ظرفیت چیلر مورد نیاز در هر پروژه، علاوه بر محاسبه پارامترهایی مانند شرایط جغرافیایی (Ambient Temperature) و دمای طرح خارج تابستان، ارتفاع از سطح دریا، رطوبت نسبی هوا ، نوع کاربری ساختمان (دما طرح داخل) ، نوع مصالح به کار رفته و اجرای نمای ساختمان، جهت قرارگیری ساختمان نسبت به زاویه تابش خورشید، تعداد طبقات و سطح زیر بنای ساختمان، تعداد نفرات و تجهیزات کوچک و بزرگ الکتریکی داخل ساختمان و …، به حجم آب سرد مورد نیاز و ضرایب اطمینان کافی در عملکرد چیلر توجه می‌نمایند. اما چنانچه مایل به استفاده از یک برآورد تقریبی (فاز 1) چیلر مورد نیاز ساختمان‌های مسکونی و اداری در شرایط آب و هوایی مانند شهر‌های تهران، مشهد، کرج، اصفهان، شیراز، اربیل، کابل، سلیمانیه، موصل، کرکوک، حلب و سایر شهر‌های با آب و هوای مشابه باشید، می‌توانید به‌ازای هر 30 متر مربع از مساحت مفید ساختمان به طور تقریبی ظرفیت نامی 1 تن تبرید، معادل 12000 بی تی یو (BTU) را در نظر بگیرید. همچنین شما کارشناسان و کارفرمایان گرامی می‌توانید هم‌ زمان با محاسبات در خصوص تعیین ظرفیت نهایی و انتخاب چیلر مورد نیاز پروژه خود، جهت کنترل نهایی محاسبات و برآورد‌های صحیح بار برودتی و انتخاب صحیح چیلر تراکمی مورد نیاز پروژه، با کارشناسان بخش تهویه مطبوع مجموعه تخصصی توکان تماس حاصل فرمائید؛ همکاران ما همواره آماده پاسخگویی شایسته به شما عزیزان در این خصوص هستند.

قیمت چیلر

عوامل موثر و مختلفی در خصوص قیمت خرید نهایی و تمام شده چیلرها وجود دارند که مهمترین آنها عبارت است از نوع چیلر تراکمی هوا خنک، آب خنک یا جذبی، ظرفیت و مشخصات فنی، کیفیت ساخت و برند چیلر انتخابی است. همچنین هزینه نصب چیلر با توجه به ظرفیت، شرایط خاص هر پروژه و دستمزد نیروی متخصص متفاوت است. لازم به ذکر است کلیه چیلرهای ارائه شده در مجموعه تخصصی ما دارای قیمت مناسب بوده و تخفیف‌های مورد نظر مصرف کنندگان در این قیمت‌ ها لحاظ می‌گردد.

 انتخاب و خرید چیلر

قبل از انتخاب و خرید چیلر باید نوع، ظرفیت، برند و کاربری دستگاه را با توجه به نیاز پروژه خود تعیین کنید. در مجموعه تخصصی توکان، اطلاعات فنی ده ها مدل از انواع چیلرهای تراکمی آب خنک و هوا خنک و چیلرهای جذبی، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

 نکات مهم قبل از سفارش و خرید چیلر

قبل از سفارش و خرید چیلر مورد نیاز، علاوه ‌بر ظرفیت نامی به ظرفیت واقعی چیلر،  ابعاد، چگونگی حمل و امکان نصب آن در موتورخانه یا پشت بام، توجه کافی مبذول فرمائید. در نظر گرفتن فاصله های جانبی و طولی کافی جهت سرویس های سالیانه کندانسور، اواپراتور و کمپرسور چیلر و همچنین تعمیرات احتمالی دستگاه کاملاً ضروری است.

رعایت این فواصل خود یکی از پارامترهای مهم در نصب صحیح و امکان انجام سرویس های دوره ای و نگهداری از چیلر ها در شرایط عملکرد مطلوب است.

آیا می توان از چیلر برای گرمایش استفاده کرد؟

به طور کلی قابلیت و عملکرد اصلی چیلر تولید سرما است، اما با توجه به نوع نیاز و سفارش خریدار و امکانات و محدودیت‌های هر پروژه، می‌توان با تعبیه تجهیزات جانبی خارجی روی چیلر نظیر نصب یک شیر چهارطرفه ویژه و با تغییر مسیر عبور مبرد (در واقع با جابجایی نقش اواپراتور با کندانسور نسبت به یکدیگر)، قابلیت گرمایش (تولید آب گرم) را نیز به چیلر اضافه کرد و از آن بهره‌ مند شد. ولی اصولا با توجه به هزینه‌های زیاد مصرف انرژی برق چیلر و از طرفی به منظور جلوگیری از مستهلک شدن زود هنگام قطعات و تجهیزات داخلی دستگاه و احتمال آسیب رساندن به آنها، استفاده از چیلر جذبی و تراکمی برای گرمایش در زمستان مقرون به صرفه نبوده و توصیه نمی‌شود.
